桥梁主动防撞光电式预警系统

1) 系统组成

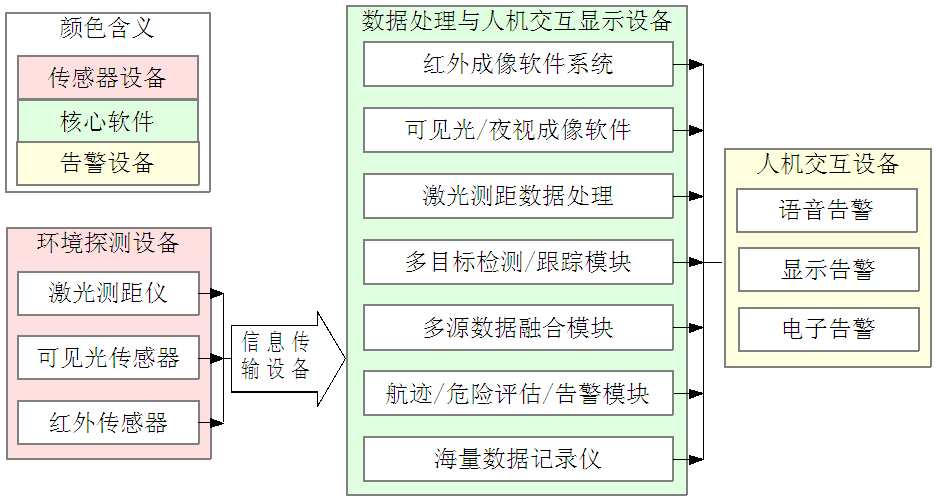

光电式桥梁主动防撞监控系统(以下简称“光电系统”)包括红外热像摄像系统、可见光摄像系统激光探测系统、二自由度回转台(云台)及伺服系统、自动跟踪/识别系统、自动报警系统等部分。光电系统根据大桥水文、地质、通航条件、桥梁结构及防撞预警要求进行设计,探测部分,如图1所示,架设在主桥墩或桥面(外沿)。







 2) 功能特点

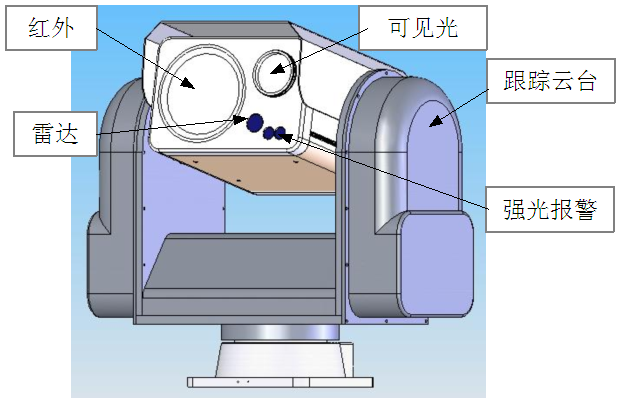

光电系统辅助船舶交通服务(VTS)对桥梁周边水域进行昼夜监视,实现全天候对通航船舶进行实时监控、检测和识别、航迹预测,实现主动防撞预警。雷达/光学(红外与可见光)全自动防撞监控系统,如图2所示,特点如下:

获得船舶运动图像;

识别船舶运动轨迹;

对航行轨迹进行评估;

如果航行轨迹对桥墩造成危险,启动预警系统。

强光报警语音报警;

远程通讯和控制。

3) 性能指标

GD-B型光电系统产品性能指标如下:

探测距离2.5km ,预警距离0.5km(距离可调);

闭环(云台跟踪与预警)检测与跟踪,最大跟踪角速度5°/s;

同时检测与预警目标数目不少于10个;

监控及报警数据记录不少于720小时;

满足全天候全天时,具备“三防”(防风、防水、防腐蚀),密封达到IP66以上。
